V型

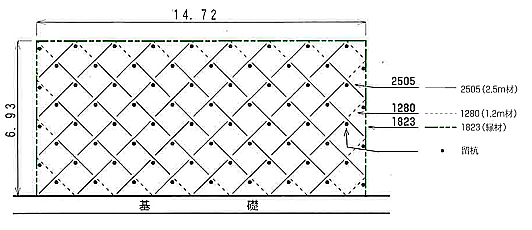

標準施工図

標準施工図イメージ

標準資材数量

製 品 名 形状寸法 単位 資材数量 資材数量
プラドレーナー枠III型 2505 2505×100×65 56 56
プラドレーナー枠III型 1280 1280×100×65 24 24
プラドレーナー枠III型 1823 (緑材) 1823× 75×65 17 25
ボルト・ナット M10×25 セット 82 82
留 杭 土質・勾配により積算 72 72
      緑材3方使用 緑材4方使用

標準歩掛

標準歩掛イメージ

  • ※埋戻・客土工の客土は、法肩に用意されている場合です。
  • ※小運搬は、法長15mまでの場合です。
  • ※上記歩掛は、標準的現場の歩掛です。施工現場の状況に応じて加算してください。

客土工法:仕上がり面より10cm低く法面を整形し、枠組後客土する工法。
根切工法:仕上がり面で法面を整形し、溝を掘って枠を埋め込む工法。

製品図

製品図イメージ

選定基準

製 品 名 1.0割 1.2割 1.5割 1.8割 2.0割
プラドレーナー枠I型  1.0m2
プラドレーナー枠II型  1.0m2
プラドレーナー枠III型 1.5m2
フリーZフレーム(I型)1.0m2
フリーZフレーム(II型)2.25m2

留杭の選択

切土用 異形丸鋼 19〜22φ 600〜800mm
盛土用 異形丸鋼 19〜22φ 800〜1,200mm
鋼  管 48.6〜60.5φ 700〜1,000mm

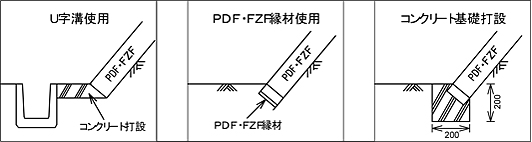

基礎工

基礎工

プラドレーナー枠III型価格表

品 名 寸 法 重 量 設計価格 設計価格

プラドーナー枠I型(1.5m2枠)

2505 2505×100×65 2.1kg 2,970 ボルト・ナット
(M10×25)
1280 1280×100×65 1.05kg 1,485
1823 1823× 75×65 1.3kg 2,000

(注)1m2当り、換算単価[緑材(L = 1823)を使用しない場合]2505部材1本の単価が1.5m2単価に相当します。
2505・・・2970円÷1.5=1980円/m2となります。

●施工例@天端、両側端に緑材使用

施工例@

品   名 数 量 単 価 金 額
プラドレーナー枠III型 2505 56本 2,970 166,320
プラドレーナー枠III型 1280 24本 1,485 35,640
プラドレーナー枠III型 1823 18本 2,000 36,000
小   計     237,960
留   杭 72本 時価
合   計

●施工例A天端、両側端、基礎に緑材使用

施工例A

品   名 数 量 単 価 金 額
プラドレーナー枠III型 2505 56本 2,970 166,320
プラドレーナー枠III型 1280 24本 1,485 35,640
プラドレーナー枠III型 1823 27本 2,000 54,000
小   計     255,960
留   杭 72本 時価
合   計

●標準歩掛(100m2当り)

標準歩掛
